Tubecheck ekstrudermålinger

Tubecheck ekstrudermålinger indvendigt

Højpræcisionsmåling af indvendige rørdimensioner

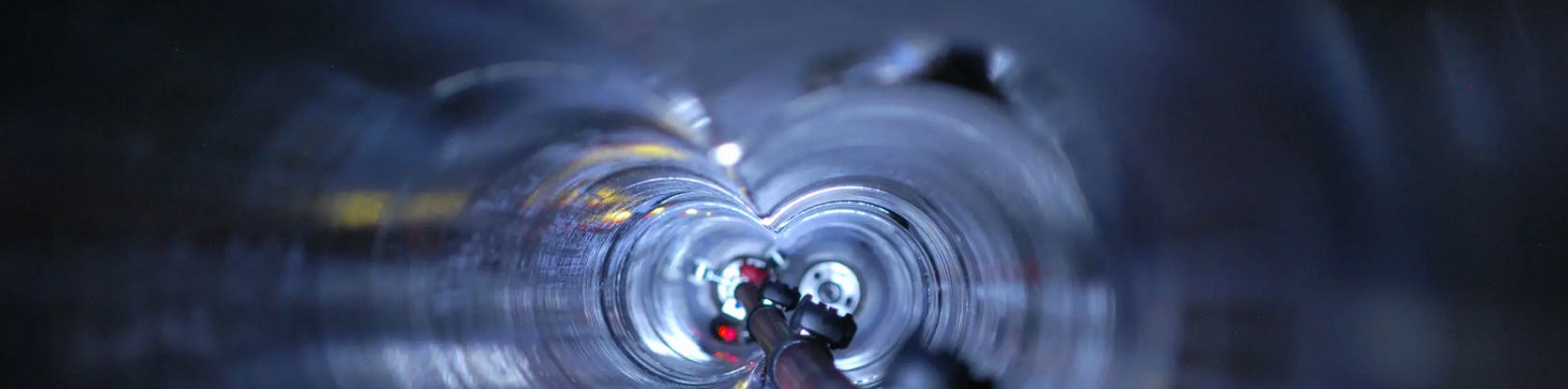

Tubecheck ekstrudermålinger er et avanceret målesystem udviklet til højpræcise indvendige målinger i ekstrudere.

Anvendt sammen med vores avancerede laser tracker tilbyder Tubecheck et præcist og portabelt koordinatmålesystem. Laser trackeren sender en laserstråle til en målekugle med reflektorprisme (SMR), som returnerer signalet og registrerer et 3D-koordinatpunkt for nøjagtige målinger.

Fleksible og alsidige målemuligheder

Tubecheck giver næsten ubegrænsede målemuligheder, så længe der er fri sigtelinje til målekuglen.

I dag kan MLT måle rørdimensioner helt ned til Ø70 mm — uden nogen øvre diameterbegrænsning. Denne fleksibilitet gør Tubecheck til et ideelt værktøj til mange forskellige applikationer, fra små rør til store industrielle systemer.

Vigtige målefunktioner

• Diameter, rundhed og position: Tubecheck leverer komplette indvendige målinger og giver præcise data om diametre, rundhed og rørpositionering.
• Beregning af rethed: Diameterdata kan nemt omdannes til rethedsmålinger for mere dybdegående analyse.
• Fleksible måleintervaller: Kunden kan selv vælge specifikke områder og måleintervaller i røret — fra komplette rørmålinger med eksempelvis 200 mm intervaller til målrettede sektioner med eksempelvis 10 mm intervaller over 500 mm. Systemet understøtter mellem 3 og 1000 målepunkter pr. diameter.
• Måling langs røret: Tubecheck kan også scanne langs rørets længde og registrere vigtige data til linjemålinger.

Tydelige visuelle rapporter til bedre dataanalyse

Alle måledata gemmes og præsenteres i en tydelig og visuel rapport, som viser nominelle dimensioner og tolerancer.

Rapporterne indeholder farvekodede afvigelser og søjlediagrammer, som gør resultaterne nemme at analysere og fortolke. Rapporterne leveres i PDF-format og giver et hurtigt og overskueligt billede af rørets tilstand.

For kunder, som ønsker en mere interaktiv oplevelse, kan målefilen også deles sammen med en gratis viewer. Dette gør det muligt at zoome, rotere og undersøge 3D-modellen samt analysere målinger og afvigelser i detaljer.

Hvorfor vælge Tubecheck ekstrudermålinger?

• Høj præcision: Tubecheck sikrer præcise indvendige målinger af rør helt ned til Ø70 mm — uden øvre størrelsesbegrænsning.
• Fleksible målemuligheder: Tilpas målingerne efter behov med valgfri intervaller og punktdensitet fra 3 til 1000 målepunkter pr. diameter.
• Omfattende rapportering: Brugervenlige PDF-rapporter med farvekodede afvigelser og søjlediagrammer giver hurtig analyse og dokumentation.
• Interaktiv 3D-viewer: Få adgang til og analyser måledata i 3D med gratis viewer-software.

Optimer dine ekstrudermålinger med Tubechecks fleksible højpræcisionsteknologi. Opnå pålidelige resultater for diametre, rundhed, rethed og meget mere — med minimal opsætning og maksimal nøjagtighed.
