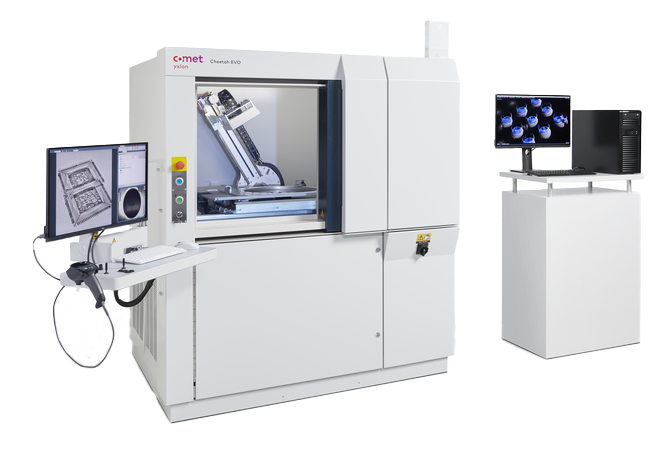

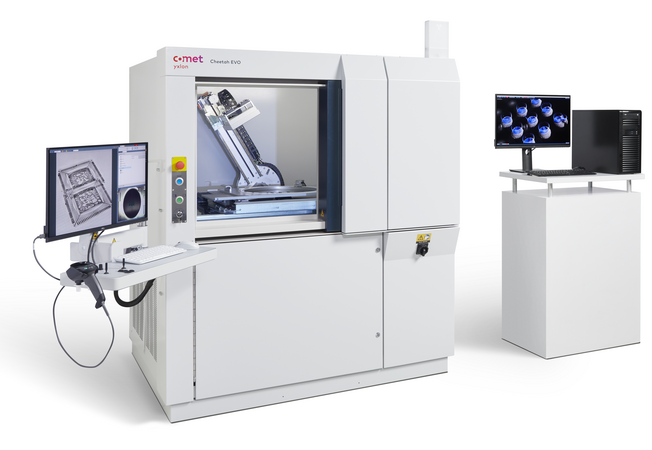

Cheetah EVO

Cheetah EVO

Det intelligente valg til den smarte fabrik

SMT-inspektioner: stor ydeevne for små enheder

På grund af den fortsatte miniaturisering af elektroniske komponenter skal flere og flere funktioner kunne passe ind på et stadig mindre område. For de mest præcise og gentagelige kvalitetsinspektionsresultater skal et testsystem ikke kun levere høj ydeevne og opløsning, men også være udstyret med dynamiske billedforbedringsfiltre. Comet Yxlon Cheetah EVO tilbyder:

Valgfri høj belastningskapacitet (< 20 kg) med forstærket bord og mekanik: Flere dele og elektroniske forbindelser i faste pakker kan inspiceres samtidigt – en reel tidsbesparelse

Store fladpaneldetektorer med op til 50% større synsfelt for bedre overblik og hurtigere arbejdsprocesser takket være færre trin i automatiserede processer

Bedste laminografi med micro3Dslice, med detaljeret 3D-visualisering til hurtig og enkel fejlanalyse – hvilket giver betydelige besparelser sammenlignet med mikrosektionsanalyser

Automatisk hulrumskalkulation med VoidInspect CL eller DR, laminografi- eller radiscopy-baserede inspektionsworkflows, der muliggør hurtig ikke-destruktiv analyse af hulrum i loddeledene på kredsløbskomponenter

THTInspect DR, semi-automatiseret fejlanalyse til niveaukontrol på THT-baserede komponenter i 2D

Integration i produktionslinjen: ProLoop (link til video længere nede) giver direkte kommunikation med inline AOI / AXI-inspektionssystemer

Semikon-inspektioner: maksimal opløsning ved minimal spænding

Elektroniske komponenter og halvleder-enheder er nøgleelementer i de fleste elektroniske systemer. På grund af deres kompakte størrelse og høje tæthed kræver test maksimal billedopløsning ved lav effekt og lav spænding. Hulrumskompilationer, herunder multi-område hulrum, kræver præcise og gentagelige inspektionsrutiner. Comet Yxlon Cheetah EVO tilbyder:

• Meget sensitiv detektor med valgfri lavdosis-tilstand
• Høj detaljegenkendelse gennem en integreret billedkæde
• Integreret, automatisk defektdetektion med FGUI (f.eks. hulrum i bumps)

Laboratorieinspektioner: førende teknologi til præcis analyse

Inspektion af elektroniske komponenter under forskning og udvikling er meget kompleks og kræver et bredt udvalg af funktioner. Computertomografi med Comet Yxlon Cheetah EVO er teknologien til detaljerede analyser af mikrokonponenter såsom dem, der anvendes i batterier, stikforbindelser og medicinsk udstyr.

Realistisk og levende visualisering med Comet Yxlon FF CT-software, integreret med FGUI-brugerfladen og workflows med individuelle 3D-cinematiske renderings, artefaktreduktion og et forudvalgt udvalg af transferfunktioner (TF)

Exceptionel CT-kvalitet takket være en række meget sensitive detektorer med fremragende kontrast-til-støj-forhold
