Inline Metrology

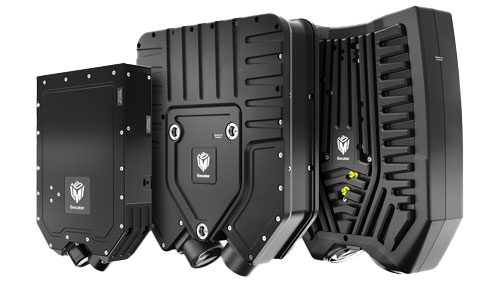

LMI Gocator 5500 Serie

LMI Gocator 5500-serien tilføjer patenteret line confocal imaging (LCI)-teknologi til LMI Gocator-familien af pålidelige 3D smart-sensorer baseret på laser og struktureret lys. Disse sensorer er unikke blandt eksisterende konfokale teknologier, idet de har et optisk design med dobbeltakse, som muliggør samtidig generering af 3D-topografi, 3D-tomografi og 2D-intensitetsdata.

Gocator 5500 SERIE

Intelligente 3D linjekonfokale sensorer

LMI Gocator 5500-serien introducerer patenteret line confocal imaging (LCI)-teknologi til LMI Gocator-familien af 3D smart-sensorer. Denne innovative teknologi gør det muligt for Gocator 5500-serien at levere højhastigheds linjescanning med bred dækning, samtidig med at der genereres 3D-topografi, 3D-tomografi og 2D-intensitetsdata.

Som følge heraf kan Gocator 5500-serien scanne næsten alle typer materialer – herunder flerlagsmaterialer, transparente, translucente, buede kanter, blanke, spejlende, teksturerede med høj kontrast, blandede materialer og meget mere – med submikronpræcision. Derudover leverer den en kvalitet og hastighed, der overgår andre konkurrerende konfokale teknologier.

Optisk design med dobbeltakse til registrering af finere detaljer

Gocator 5500-sensorer anvender et optisk system med dobbeltakse. Dette system forbedrer ikke kun støjimmuniteten, men giver også højere signalkvalitet. Derfor kan sensorerne scanne vanskelige overflader og registrere meget fine detaljer med større nøjagtighed.

Genererer 3D-tomografi, 3D-topografi og 2D-intensitetsdata

Takket være Gocator 5500-sensorerne kan du samtidig generere 3D-tomografi, 3D-topografi og 2D-intensitetsdata for hvert lag i et materiale. Denne funktion gør det muligt at måle tykkelsen af individuelle lag eller registrere defekter i sekundære lag, hvilket forbedrer den samlede inspektionsproces.

Høj hastighed, høj opløsning

Gocator 5500-sensorerne er udstyret med en specialdesignet højhastighedsbilledsensor og højtydende elektronik. Sammen gør de det muligt for sensorerne at levere metrologinøjagtig inspektion ved hastigheder over 16 kHz med PC-acceleration. Derudover tilbyder sensorerne skalerbare synsfelter, X-opløsninger helt ned til 2,5 mikron og Z-repeterbarhed på op til 0,05 mikron, hvilket sikrer resultater af høj kvalitet.

Måle- og inspektionssoftware inkluderet

Gocator 5500-sensorerne er baseret på LMI’s avancerede smart-sensordesign, som inkluderer en brugervenlig, webbaseret grænseflade. Denne grænseflade tilbyder indbyggede måleværktøjer, I/O-tilslutning og understøttelse af flerlagsprofilering. Derudover kan disse funktioner accelereres ved brug af en PC, hvilket gør opsætningsprocessen endnu mere smidig.
